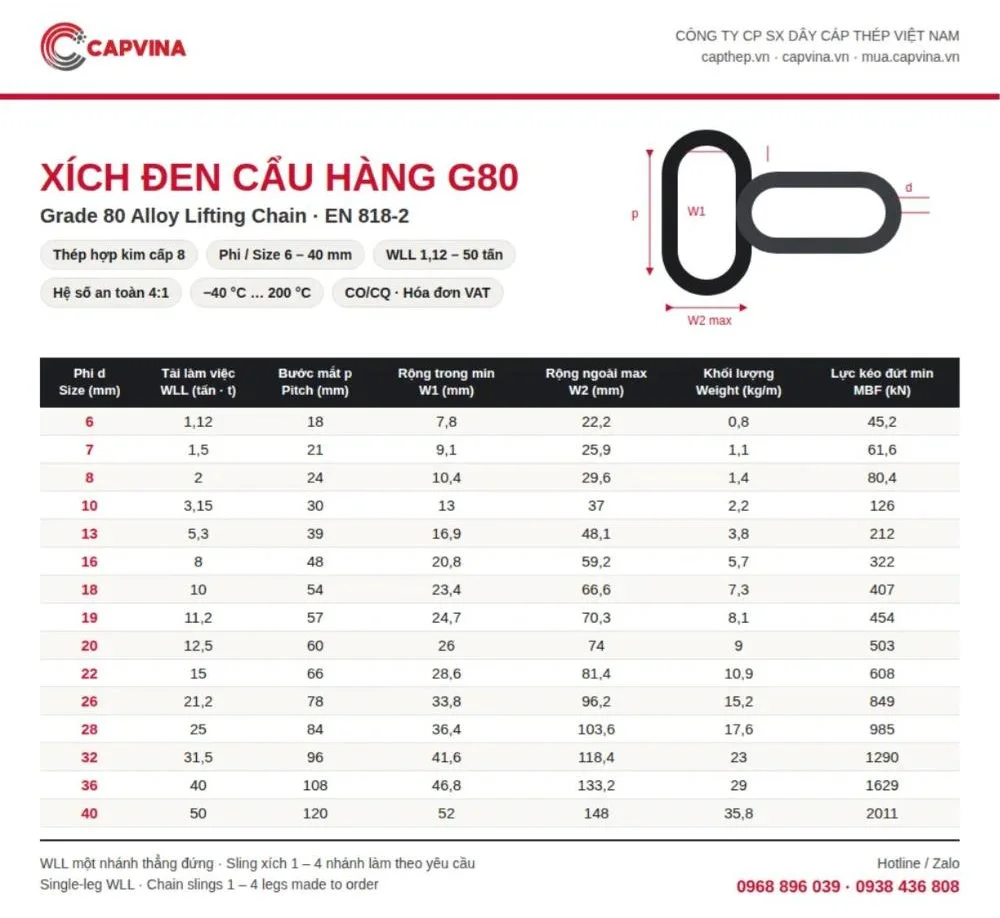

Catalogue xích đen cẩu hàng G80 CAPVINA theo EN 818-2, phi 6 – 40 mm, tải 1,12 – 50 tấn · Ảnh chụp thực tế tại kho Capvina
- Cấp bềnGrade 80 (G80), thép hợp kim tôi ram
- Tiêu chuẩnEN 818-2 / ISO 3076, hệ số an toàn 4:1
- Phi6 – 40 mm, mắt ngắn
- Tải làm việc1,12 tấn (phi 6) – 50 tấn (phi 40), 1 nhánh
- Bề mặtĐen (sơn/oxit đen); mạ hoặc sơn màu theo yêu cầu
- Nhiệt độ−40 °C đến 200 °C không giảm tải
Xích đen cẩu hàng G80 CAPVINA là xích hợp kim cấp 8 mắt ngắn theo EN 818-2, dùng làm sling xích nâng hạ, xích cẩu container, xích kéo và chằng hàng nặng. Mỗi cỡ phi có tải làm việc (WLL) rõ ràng, hệ số an toàn 4:1, chịu được −40 °C đến 200 °C mà không phải giảm tải. Capvina bán cắt theo mét phi 6 – 40 mm và làm sẵn sling xích 1, 2, 3, 4 nhánh kèm móc, vòng treo G80 tại xưởng Dĩ An.
Ứng dụng
- Sling xích cẩu hàng 1 – 4 nhánh cho cầu trục, cổng trục, xe cẩu
- Cẩu thép tấm, khuôn, máy móc nặng trong nhà xưởng
- Cẩu container, cấu kiện bê tông, dầm thép công trình
- Xích kéo, xích chằng hàng xe tải nặng, cảng, nhà máy đóng tàu
Đặc điểm nổi bật
- Thép hợp kim tôi ram, bền mỏi và chịu va đập tốt hơn xích thường
- Tải làm việc ghi rõ theo từng phi, hệ số an toàn 4:1
- Mắt ngắn đều, khớp với móc, khóa nối, vòng treo G80
- Làm việc từ −40 °C đến 200 °C không giảm tải
Bảng thông số xích cẩu hàng G80 phi 6 – 40 mm
| Phi d (mm) | Tải làm việc WLL (tấn) | Bước mắt p (mm) | Rộng trong min (mm) | Rộng ngoài max (mm) | Khối lượng (kg/m) | Lực kéo đứt min (kN) |
|---|---|---|---|---|---|---|
| Phi 6 | 1,12 | 18 | 7,8 | 22,2 | 0,8 | 45,2 |
| Phi 7 | 1,5 | 21 | 9,1 | 25,9 | 1,1 | 61,6 |
| Phi 8 | 2 | 24 | 10,4 | 29,6 | 1,4 | 80,4 |
| Phi 10 | 3,15 | 30 | 13 | 37 | 2,2 | 126 |
| Phi 13 | 5,3 | 39 | 16,9 | 48,1 | 3,8 | 212 |
| Phi 16 | 8 | 48 | 20,8 | 59,2 | 5,7 | 322 |
| Phi 18 | 10 | 54 | 23,4 | 66,6 | 7,3 | 407 |
| Phi 19 | 11,2 | 57 | 24,7 | 70,3 | 8,1 | 454 |
| Phi 20 | 12,5 | 60 | 26 | 74 | 9 | 503 |
| Phi 22 | 15 | 66 | 28,6 | 81,4 | 10,9 | 608 |
| Phi 26 | 21,2 | 78 | 33,8 | 96,2 | 15,2 | 849 |
| Phi 28 | 25 | 84 | 36,4 | 103,6 | 17,6 | 985 |
| Phi 32 | 31,5 | 96 | 41,6 | 118,4 | 23 | 1290 |
| Phi 36 | 40 | 108 | 46,8 | 133,2 | 29 | 1629 |
| Phi 40 | 50 | 120 | 52 | 148 | 35,8 | 2011 |
Theo EN 818-2 cấp 8: bước mắt p = 3d, rộng trong ≥ 1,3d, rộng ngoài ≤ 3,7d. Phi 18, 28, 36, 40 tính theo cùng công thức tiêu chuẩn; số thực tế theo chứng chỉ lô hàng. WLL là tải làm việc một nhánh thẳng đứng.
Tải làm việc sling xích G80 theo số nhánh (tấn)
| Phi d (mm) | 1 nhánh | 2 nhánh 0 – 45° | 2 nhánh 45 – 60° | 3 – 4 nhánh 0 – 45° | 3 – 4 nhánh 45 – 60° |
|---|---|---|---|---|---|
| Phi 6 | 1,12 | 1,57 | 1,12 | 2,35 | 1,68 |
| Phi 7 | 1,5 | 2,1 | 1,5 | 3,15 | 2,25 |
| Phi 8 | 2 | 2,8 | 2 | 4,2 | 3 |
| Phi 10 | 3,15 | 4,41 | 3,15 | 6,62 | 4,72 |
| Phi 13 | 5,3 | 7,42 | 5,3 | 11,13 | 7,95 |
| Phi 16 | 8 | 11,2 | 8 | 16,8 | 12 |
| Phi 18 | 10 | 14 | 10 | 21 | 15 |
| Phi 19 | 11,2 | 15,68 | 11,2 | 23,52 | 16,8 |
| Phi 20 | 12,5 | 17,5 | 12,5 | 26,25 | 18,75 |
| Phi 22 | 15 | 21 | 15 | 31,5 | 22,5 |
| Phi 26 | 21,2 | 29,68 | 21,2 | 44,52 | 31,8 |
| Phi 28 | 25 | 35 | 25 | 52,5 | 37,5 |
| Phi 32 | 31,5 | 44,1 | 31,5 | 66,15 | 47,25 |
| Phi 36 | 40 | 56 | 40 | 84 | 60 |
| Phi 40 | 50 | 70 | 50 | 105 | 75 |
Tải làm việc sling xích G80 (tấn) theo hệ số nhánh EN 818-4: 2 nhánh × 1,4 (góc 0 – 45°) hoặc × 1,0 (45 – 60°); 3 – 4 nhánh × 2,1 hoặc × 1,5. Không dùng góc nghiêng trên 60°.
Cam kết chất lượng
- Sản xuất theo EN 818-2, có CO/CQ theo lô
- Thử tải từng đoạn xích theo tiêu chuẩn
- Sling xích làm sẵn có thẻ tải, kiểm định bên thứ 3 khi yêu cầu
- Xuất hóa đơn VAT đầy đủ
Câu hỏi thường gặp
Xích G80 khác xích đen thường thế nào?
Xích G80 làm bằng thép hợp kim tôi ram, cấp bền 8, có tải làm việc và hệ số an toàn 4:1 theo EN 818-2 nên được phép dùng để cẩu hàng. Xích đen thường (thép carbon) chỉ dùng kéo, chắn, chằng nhẹ, không dùng nâng hạ.
Chọn phi xích G80 theo tải thế nào?
Lấy khối lượng hàng chia số nhánh và hệ số góc, rồi chọn phi có WLL lớn hơn. Ví dụ hàng 6 tấn, sling 2 nhánh góc 45°: cần WLL 1 nhánh ≥ 6 ÷ 1,4 ≈ 4,3 tấn → chọn phi 13 (5,3 tấn).
Mua lẻ theo mét được không?
Được. Capvina cắt theo mét từ phi 6 đến 40 mm, hoặc làm sẵn sling xích 1 – 4 nhánh kèm móc, vòng treo, khóa nối G80 theo chiều dài bạn cần.
Xích G80 có dùng được nơi nóng không?
Dùng bình thường từ −40 °C đến 200 °C. Từ 200 °C đến 400 °C phải giảm tải theo bảng của nhà sản xuất; không dùng trên 400 °C.
Khi nào phải loại bỏ xích?
Khi mắt xích mòn quá 10% đường kính, dãn dài quá 5% bước mắt, có vết nứt, cong, xoắn hoặc bị nhiệt làm đổi màu. Nên kiểm tra định kỳ 6 – 12 tháng.
Có CO/CQ và kiểm định không?
Có CO/CQ theo lô hàng, xuất hóa đơn VAT. Sling xích làm sẵn có thẻ tải và kiểm định bên thứ 3 khi công trình yêu cầu.
